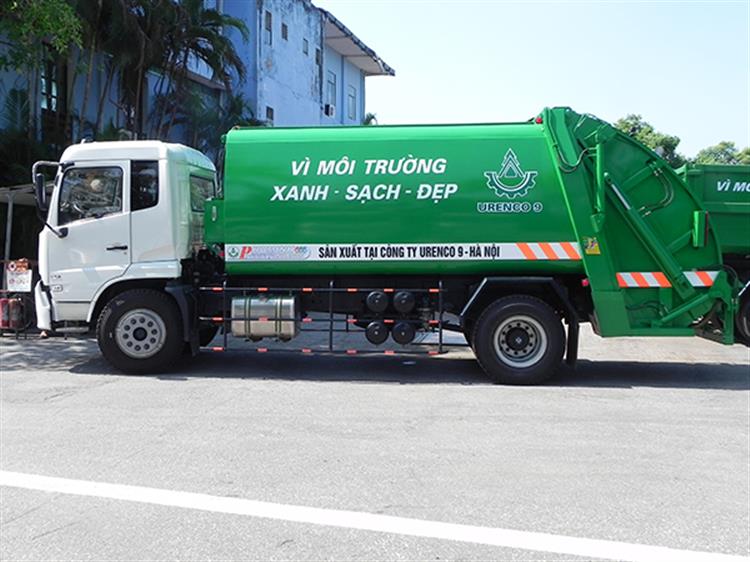

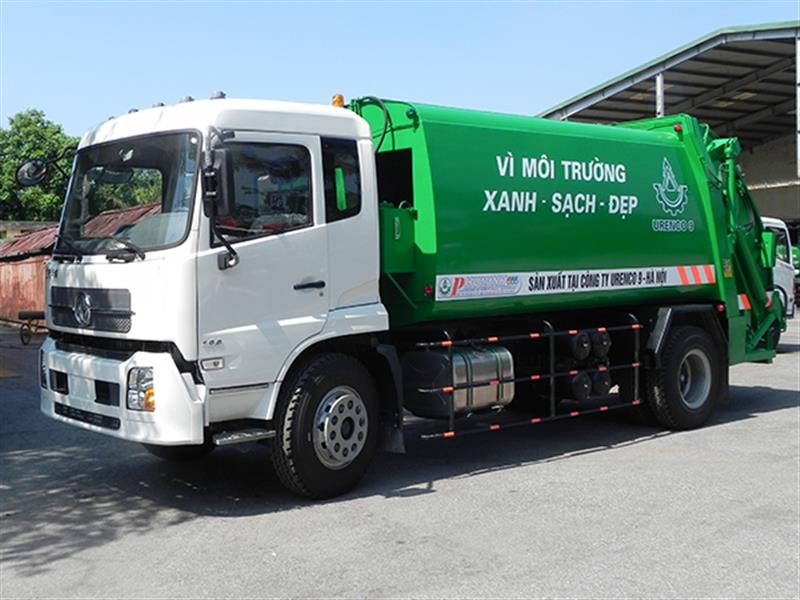

II. HỆ CHUYÊN DÙNG CUỐN ÉP RÁC 14m3 LẮP TRÊN XE CƠ SỞ DONGFENG 4x2; Model xe chassis DFL1160BX2 |
|
|
Thùng chứa |
Vật liệu |
Thép Q345 |
|
|
Hình dạng |
Hình trụ vát 4 mặt cong trơn |
|
|
Tỷ số nén rác (theo thể tích) |
1,8 - 2 |
|
|
Thể tích máng ép (m3) |
1.2 |
|
|
Dung tích lòng trong thùng chứa ( m3) |
14 |
|
|
Cơ cấu xả rác |
Kiểu vận hành |
Dùng 01 quả xy lanh thủy lực tầng |
|
|
Nguyên lý xả rác |
Sử dụng xy lanh tầng xả rác bố trí dọc thùng chứa rác, vuông góc với bàn xả, kết cấu cơ khí nhỏ gọn, đơn giản hợp lý tạo được lực đẩy xả rác tối ưu |
|
|
|
|
Thời gian xả rác |
~ giây |
|
|
Cơ cấu nạp rác |
Càng gắp thường |
|
|
Kiểu vận hành |
Dùng 02 quả xy lanh thủy lực |
|
|
Nguyên lý nạp rác |
Sử dụng càng gắp loại thùng 400 - 500 lít |
|
|
Góc lật |
135 độ |
|
|
Càng gắp đa năng |
|
|
Kiểu vận hành |
Dùng 03 quả xy lanh thủy lực |
|
|
Nguyên lý nạp rác |
Sử dụng càng gắp loại thùng 250 - 400 - 500 lít
Gắp được 2 thùng 250 lít cùng lúc |
|
|
Góc lật |
135 độ |
|
|
Cơ cấu cuốn ép |
Kiểu vận hành |
Dùng xy lanh lanh thủy lực (kiểu xylanh đặt ngoài) |
|
|
Nguyên lý cuốn ép |
Cơ cấu con trượt tịnh tiến |
|
|
Các cụm cơ cấu |
Thân sau – Tấm cố đinh – Tấm ép – Lưỡi cuốn |
|
|
Vật liệu |
Thép chịu lực Q345b |
|
|
Cơ cấu nâng hạ cửa hậu |
Kiểu vận hành |
Dùng xylanh thủy lực nâng hạ cửa hậu và khóa kẹp |
|
|
Nguyên lý |
Xylanh hạ thân sau khi hết hành trình kéo tịnh tiến tay khóa kẹp với chốt khóa lien kết trên thân sau |
|
|
Vật liệu |
Thép chịu lực Q345b |
|
|
Hệ thống điều khiển |
Các thiết bị thủy lực phụ trợ |
Lọc dầu, đồng hồ đo áp suất, nắp dầu, khóa đồng hồ, thước báo dầu, giắc co,… được lắp ráp đầy đủ, giúp xe hoạt động an toàn, hiệu quả |
|
|
|
|
Hệ thống thủy lực |
Bơm thủy lực |
Xuất xứ Châu Âu |
|
|
Model: Euro Park |
|
|
Nguồn dẫn động bơm : Truyền động trực tiếp từ PTO thông qua trục các đăng. |
|
|
Kiểu: Pitton |
|
|
Lưu lượng: 84 cc/vòng |
|
|
Áp suất Max: 250kg/cm2 |
|
|
Van điều khiển tay tích hợp van an toàn |
Xuất xứ Italy |
|
|
Lưu lượng: 85 lít/phút |
|
|
Áp suất Max: 320kg/cm2 |
|
|
Các xy lanh thủy lực khác |
- Xy lanh ép rác : 02 chiếc |
|
|
loại xy lanh 1 tầng tác động 2 chiều. Linh kiện nhập khẩu từ Italy, sản xuất, lắp ráp Việt Nam, tất cả các xy lanh đều được kiểm tra và đảm bảo chịu được áp suất tối đa 250kg/cm2 |
|
|
-Xy lanh xả rác : Loại xy lanh 3 tầng tác động 2 chiều, kiểu lắp chốt gối đỡ |
|
|
Áp suất lớn nhất : 180kg/cm2 |
|
|
Hành trình làm việc : 3200mm |
|
|
Lực đẩy lớn nhất : 15 tấn |
|
|
Áp suất làm việc lớn nhất hệ thống |
180kg/cm2 |
|
|
Các thiết bị khác |
Lọc dầu, đồng hồ đo áp suất, nắp dầu, khóa đồng hồ, thước báo dầu, giắc co...được lắp ráp đầy đủ, giúp xe hoạt động an toàn hiệu quả. |
|
|
Thùng dầu thủy lực |
110 lít |
|
|
Điều kiển hệ chuyên dùng |
Cơ khí |
|
|
Các thiết bị khác trên xe |
Bảo hiểm sườn 2 bên: 01 bộ |
|
|
Chắn bùn (Thép hoặc Inox) |
|
